Fuite d'huile à la sortie de boîte : l'arrêt d'huile de cardan

Une tache d'huile sous l'avant de la voiture, côté roue, est presque toujours mise sur le compte du moteur. Pourtant, sur une traction, une autre pièce fuit régulièrement au même endroit : l'arrêt d'huile de sortie de boîte, ce joint à lèvre qui rend étanche le passage du cardan dans la boîte de vitesses. Discret, peu coûteux à l'achat au regard de ce qu'il protège, il peut vider une boîte de son huile en quelques mois si on l'ignore. Voici comment le reconnaître, le diagnostiquer et le remplacer dans les règles.

Un joint discret entre la boîte et le cardan

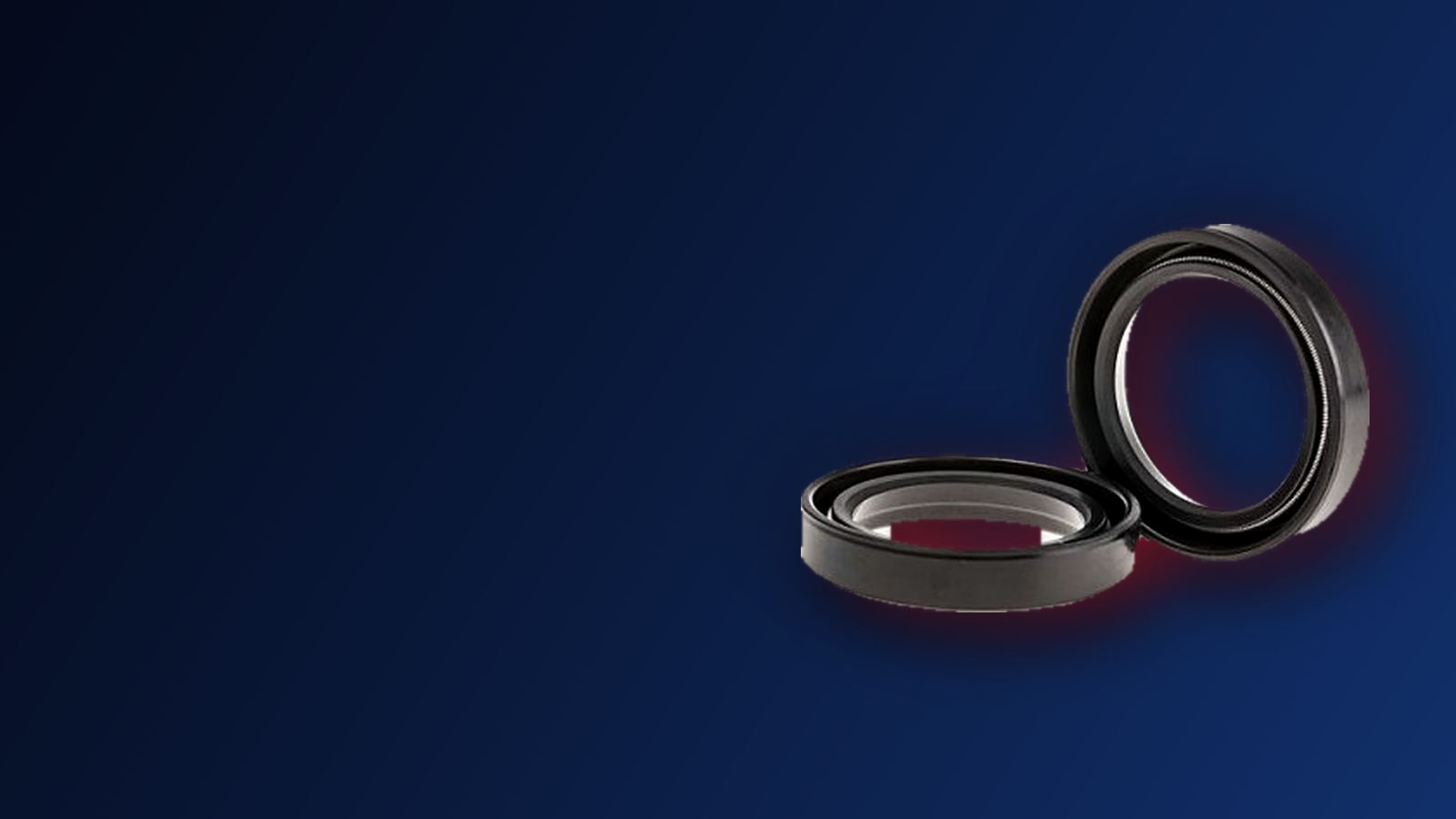

Sur une transmission transversale classique, chaque cardan entre dans la boîte-pont par un alésage. Le bol ou le tourillon du cardan y tourne en permanence, et c'est un joint spi à lèvre — l'arrêt d'huile — qui empêche l'huile de boîte de s'échapper le long de cette pièce en rotation. Le principe est le même que pour les joints de vilebrequin : une lèvre en élastomère, plaquée sur la portée par un ressort annulaire, qui retient le lubrifiant tout en tolérant la rotation. La norme ISO 6194-1, qui encadre ces joints d'étanchéité pour arbres tournants, rappelle que leur tenue dépend de la vitesse de rotation, de la température et du fluide retenu : un arrêt d'huile est une pièce technique, pas un simple anneau de caoutchouc.

Huile de boîte, huile moteur ou graisse de soufflet : identifier la fuite

Avant de commander la pièce, il faut confirmer l'origine de la trace. Trois fuites se ressemblent sous une traction, et elles ne se traitent pas du tout de la même façon :

Arrêt d'huile de sortie de boîte : l'huile suinte au ras du carter de boîte, là où le cardan y entre. Elle est fluide, souvent plus claire ou plus ambrée que l'huile moteur usagée, et la trace suit le bas du carter côté roue.
Soufflet de cardan percé : ce n'est pas de l'huile mais de la graisse, épaisse et noire, projetée en étoile sur la jante, le triangle et l'intérieur de l'aile. Le diagnostic complet est détaillé dans notre article sur le soufflet de cardan percé.
Fuite moteur : carter d'huile, joint spi de vilebrequin ou filtre — la trace part plus haut et plus au centre, et l'huile est celle du moteur, plus sombre à mesure qu'elle vieillit.

Un passage au nettoyant dégraissant, quelques dizaines de kilomètres, puis une inspection : l'endroit où l'huile réapparaît en premier désigne le coupable.

Les symptômes d'un arrêt d'huile de cardan fatigué

La fuite commence presque toujours par un suintement : un film gras autour de la sortie de boîte, quelques gouttes au sol après un stationnement prolongé. Tant qu'elle reste modérée, le véhicule roule normalement — c'est ce qui la rend sournoise. Car contrairement au moteur, la boîte de vitesses n'a ni jauge visible du tableau de bord ni témoin de niveau : l'huile part sans que rien ne l'annonce. Quand le niveau devient vraiment bas, les symptômes qui apparaissent — passages de vitesses durs, sifflement de pignons, puis usure accélérée des roulements et du différentiel — signalent des dégâts déjà engagés, dont la facture n'a plus rien à voir avec celle d'un joint.

Pourquoi il finit par fuir

Plusieurs mécanismes d'usure se combinent. La lèvre durcit avec l'âge et la chaleur, perd son élasticité et n'épouse plus la portée. La portée elle-même — la surface du bol de cardan sur laquelle frotte la lèvre — peut se creuser d'un sillon après des dizaines de milliers d'heures de rotation. Un roulement de différentiel qui prend du jeu laisse l'arbre « battre » et fatigue le joint de façon asymétrique. Enfin, beaucoup de fuites naissent d'une intervention antérieure : un cardan déposé puis remonté sans joint neuf, ou réintroduit sans précaution, dont les cannelures ont entaillé la lèvre au passage. Le choix du matériau compte aussi : notre article sur les matériaux de lèvre NBR, FKM et PTFE détaille ce qui distingue un joint d'entrée de gamme d'un joint conçu pour durer.

Le bon réflexe : un joint neuf à chaque dépose de cardan

La règle d'atelier est simple : chaque fois qu'un cardan sort de la boîte — remplacement du cardan, d'un soufflet, d'un roulement de roue selon les modèles — l'arrêt d'huile se remplace, systématiquement. Le remplacement lui-même demande de la méthode :

extraire l'ancien joint sans marquer l'alésage du carter ;
nettoyer la portée et contrôler qu'elle n'est ni rayée ni creusée — une portée marquée condamnera le joint neuf ;
emmancher le joint neuf bien droit, avec un outil qui appuie sur sa périphérie, jamais en frappant au centre ;
protéger la lèvre au passage des cannelures du cardan et la lubrifier légèrement avant montage ;
refaire le niveau de boîte avec l'huile préconisée par le constructeur — c'est l'étape la plus souvent oubliée.

Côté pièces, Konipa distribue au Maroc les arrêts d'huile Eurostick, Gartek et JNEP : des joints aux cotes exactes des montages d'origine, avec des élastomères choisis pour la température et le fluide qu'ils devront retenir — c'est précisément ce qui fait la différence entre un joint qui tient des années et un joint à refaire. Et si le diagnostic révèle que le cardan lui-même est en fin de vie, les pièces de transmission GSP, TVR et TVR Plus couvrent la grande majorité du parc roulant, du cardan complet à la tête de cardan.

Disponibilité et commande

Les commandes sont expédiées sous 24 heures depuis le dépôt de Casablanca, avec mise à disposition le jour même sur Casablanca ; le délai de livraison final dépend de la destination et du transporteur. Les ateliers qui veulent vérifier une référence d'arrêt d'huile ou de cardan à toute heure peuvent passer par Konipa B2B, avec recherche par référence ou par VIN — le fonctionnement du compte professionnel est détaillé sur notre page compte pro pièces auto, et les professionnels sans accès peuvent écrire à contact@konipa.com.
