Double circuit de freinage : montage en X ou en II

Une durite qui cède, un raccord qui fuit — et pourtant la voiture freine encore. Ce n'est pas un hasard : depuis des décennies, tout véhicule de tourisme est équipé d'un double circuit de freinage. Deux réseaux hydrauliques indépendants, alimentés par une seule pièce : le maître-cylindre tandem. Comprendre cette architecture aide à interpréter correctement une pédale qui change de comportement — et à ne jamais rouler sur un demi-freinage sans le savoir.

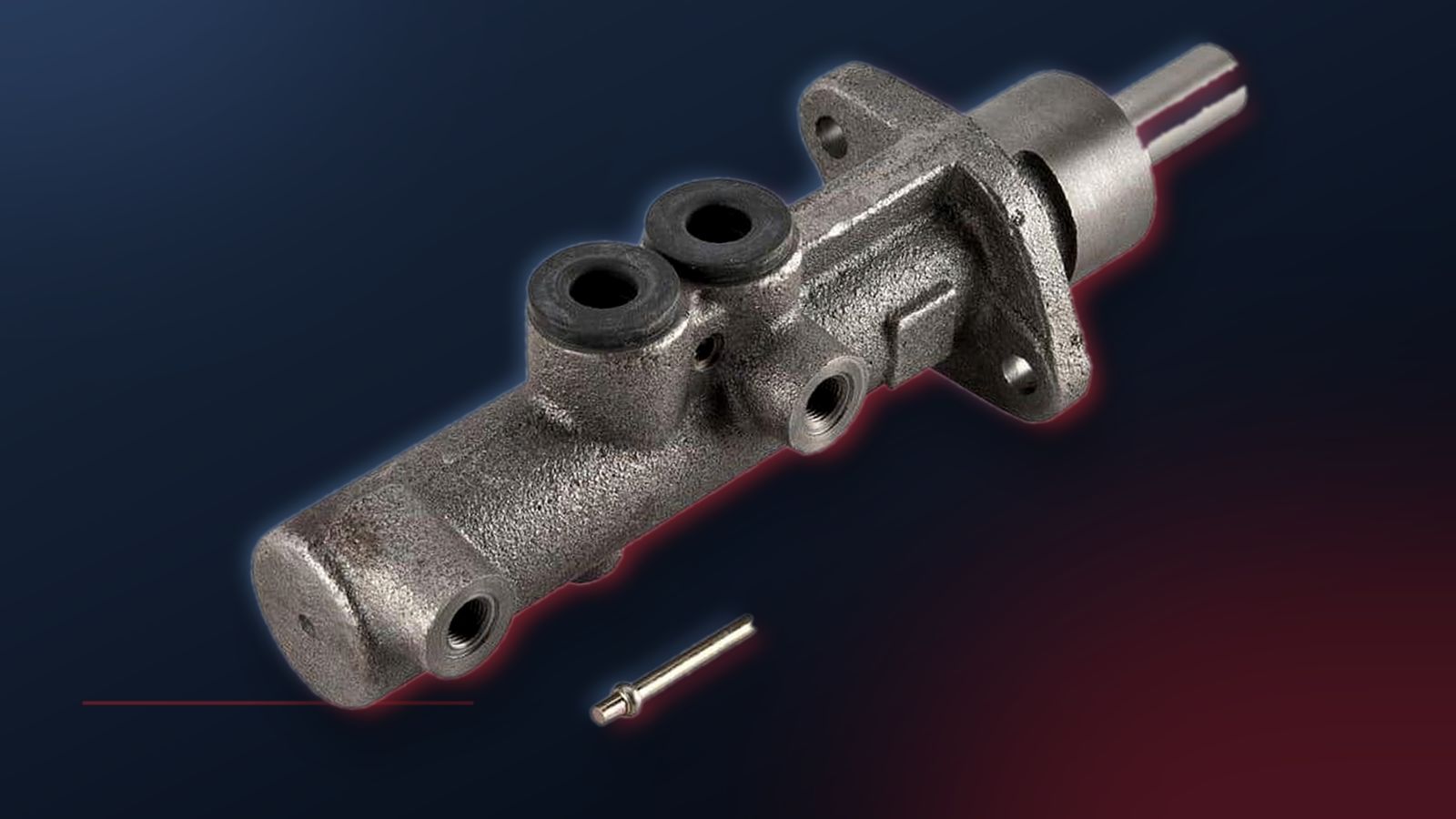

Le maître-cylindre tandem : une pièce, deux pistons

Dans le corps du maître-cylindre se succèdent deux pistons montés en série. Chaque piston alimente sa propre chambre, son propre orifice de sortie et donc son propre réseau de canalisations. À l'appui sur la pédale, les deux pistons avancent ensemble et montent en pression simultanément : en usage normal, les deux circuits travaillent à l'identique et le conducteur ne perçoit qu'un seul freinage.

La séparation ne devient visible qu'en cas de défaut. Si un circuit perd son étanchéité, son piston vient en butée mécanique — et le second piston continue de comprimer le circuit resté sain. C'est toute la logique de la pièce : une fuite ne doit jamais faire perdre les quatre roues à la fois.

Montage en II ou montage en X : deux façons de répartir les roues

Reste à décider quelles roues appartiennent à quel circuit. Deux architectures dominent :

Montage en II (avant/arrière) : un circuit pour les deux roues avant, un pour les deux roues arrière. Simple, il équipe surtout les propulsions et les utilitaires, dont l'essieu arrière chargé assure une part de freinage significative.
Montage en X (diagonal) : chaque circuit relie une roue avant à la roue arrière opposée. C'est la solution des tractions modernes : l'avant y assure la majorité du freinage, et perdre le circuit « avant » d'un montage en II laisserait presque tout reposer sur l'arrière délesté. En X, chaque circuit conserve une roue avant.

Le montage en X exige une géométrie de train avant adaptée (déport de fuite négatif) pour que le freinage sur une seule diagonale ne déporte pas le véhicule. C'est une donnée de conception : on ne choisit pas son montage, on identifie celui de son véhicule — utile pour comprendre une purge ou un diagnostic.

Fuite sur un circuit : ce que vous ressentez

Quand un circuit se vide, le premier symptôme est une pédale qui s'allonge : la première partie de la course sert à amener le piston du circuit défaillant en butée, avant que la pression ne monte dans le circuit sain. S'y ajoutent un témoin de niveau de liquide allumé — nous avons détaillé sa lecture dans l'article sur le témoin de frein — et une distance d'arrêt nettement rallongée, car il ne reste au mieux que la moitié de la puissance de freinage.

Ce freinage résiduel n'est pas une tolérance de constructeur : les règlements ONU sur les véhicules (règlement n°13-H pour le freinage des voitures particulières) imposent une efficacité de secours minimale en cas de défaillance d'une partie de la transmission hydraulique. Le double circuit est la réponse technique à cette exigence. Rouler ainsi reste une situation d'urgence : on répare avant de reprendre la route.

Quand le maître-cylindre lui-même fatigue

Le double circuit protège contre les fuites externes, pas contre l'usure interne du maître-cylindre. Une coupelle usée laisse le liquide refluer d'une chambre vers l'autre ou vers le bocal : la pédale s'enfonce lentement à l'arrêt, pied maintenu, sans aucune fuite visible. Les symptômes complets sont détaillés dans notre article sur le maître-cylindre et la pompe de frein.

L'état du liquide de frein joue un rôle direct dans cette usure : hygroscopique, il absorbe l'humidité, corrode les alésages et abrase les coupelles. Une purge aux intervalles préconisés — méthode détaillée dans notre guide de la purge du circuit de freinage — protège le maître-cylindre autant que les étriers et cylindres de roue.

Les bons réflexes pour préserver le double circuit

Contrôler le niveau du bocal à chaque vidange : un niveau qui baisse sans usure de plaquettes signale une fuite.
Remplacer le liquide de frein tous les 2 à 3 ans selon les préconisations du constructeur.
Inspecter flexibles, raccords et cylindres de roue à chaque remplacement de plaquettes.
Ne jamais ignorer une pédale qui s'allonge ou un témoin de niveau : sur un double circuit, ce symptôme signifie souvent qu'une moitié du freinage est déjà perdue.
Après toute intervention hydraulique, purger les deux circuits dans l'ordre prescrit pour le montage (en X ou en II) du véhicule.

Côté pièces, Konipa distribue les maîtres-cylindres et cylindres de roue Rodeo : alésages usinés aux tolérances d'origine et coupelles en EPDM résistant au vieillissement du liquide, pour retrouver une pédale ferme et constante après remplacement. La gamme complète — maîtres-cylindres, plaquettes, cylindres de roue — est visible dans notre catalogue freinage.
