Joint de culasse MLS, composite ou graphite : comprendre les matériaux pour choisir juste

Quand on commande un kit de joint de culasse, le premier réflexe est de vérifier la référence constructeur. Mais deux joints portant la même référence peuvent être fabriqués dans des matériaux radicalement différents — et ce matériau conditionne directement l'étanchéité à long terme, la résistance aux montées en pression et la tolérance aux défauts mineurs de planéité. Sur un moteur diesel turbocompressé, choisir un joint composite là où un MLS est préconisé peut conduire à une nouvelle intervention en moins de 30 000 kilomètres.

Le composite et le graphite : adaptés aux motorisations plus simples

Le joint composite non-amiante est constitué d'un mélange de fibres aramide ou de fibre de verre, de graphite en flocons et d'un liant élastomère, pris en sandwich entre deux fines feuilles d'acier. Il offre une bonne tolérance aux légères irrégularités de surface (accepte des états de surface jusqu'à Ra 1,6 µm) et convient aux pressions de combustion modérées, typiquement inférieures à 80 bar.

Le joint graphite pur, utilisé sur les blocs plus anciens entièrement en fonte, présente une bonne résistance chimique aux fluides moteur et une capacité d'écrasement qui compense les défauts de planéité. Ses limites : il reste moins performant face aux cycles thermiques répétés à haute fréquence, comme ceux produits par les régimes moteur élevés ou les variations rapides de charge.

Ces deux types conviennent pour les moteurs essence atmosphériques de génération antérieure à 1998–2000, en particulier ceux équipés de culasses en fonte (fonte-fonte). Dès qu'on dépasse ce périmètre, la question du MLS se pose.

Le MLS (Multi-Layer Steel) : le standard des moteurs modernes

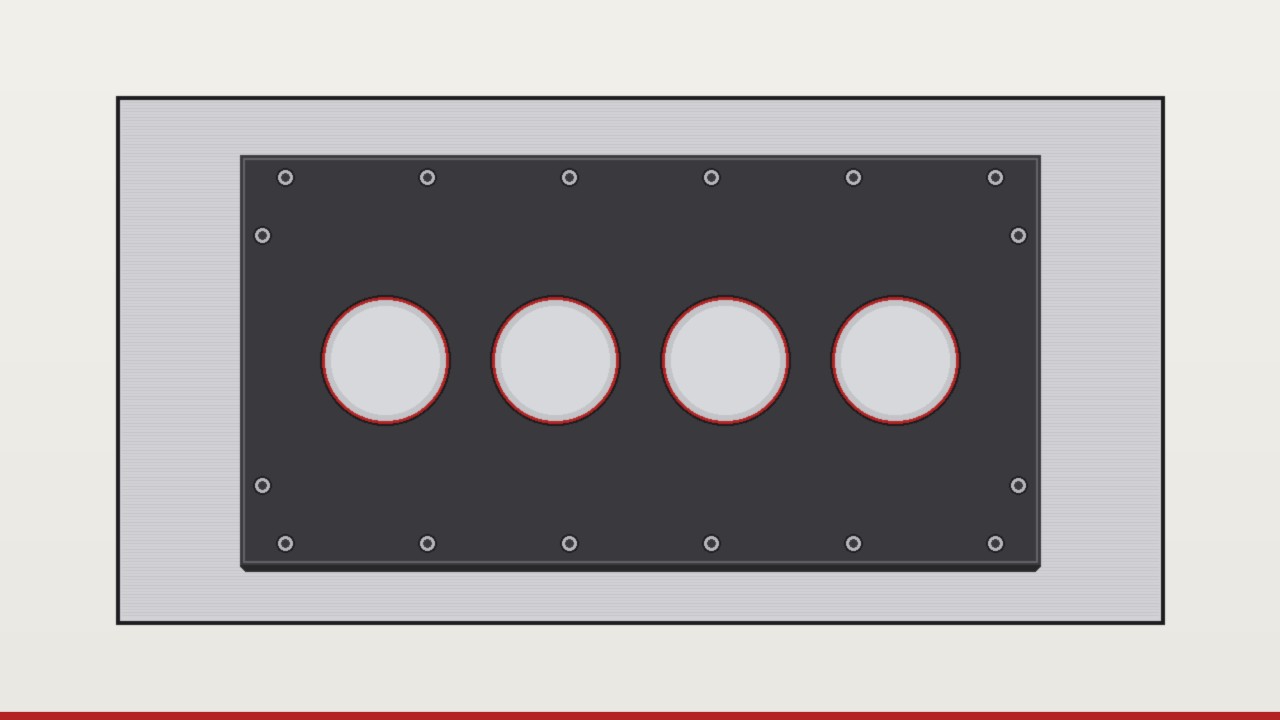

Le joint MLS — Multi-Layer Steel, ou acier multicouche — est composé de trois à cinq couches d'acier inoxydable laminé à froid. Les couches extérieures portent un revêtement d'étanchéité en élastomère (silicone ou FKM selon les températures visées) qui assure le contact étanche avec les surfaces usinées. La couche centrale, plus épaisse, fournit la rigidité structurelle et reprend les contraintes mécaniques lors du serrage de culasse.

Sa grande qualité est de suivre les déformations cycliques du bloc et de la culasse sans perdre l'étanchéité. Les joints de culasse modernes doivent absorber plusieurs milliers de cycles thermiques par heure d'utilisation — dilatation et contraction répétées entre le démarrage à froid et la température de fonctionnement. Le MLS y répond mieux que tout autre matériau, ce qui en fait la solution de référence pour :

• Les moteurs diesel common rail (HDi, dCi, CDTi, CDI) à injection haute pression — pression de combustion souvent supérieure à 150 bar.
• Les moteurs essence turbocompressés, y compris les petites cylindrées suralimentées (1.2 TCe, 1.4 TFSI, 1.0 EcoBoost…).
• Les moteurs à injection directe essence (GDI, FSI) dont les pics de pression en combustion dépassent régulièrement 100 bar.
• Tous les blocs et culasses en alliage d'aluminium, dont les coefficients de dilatation thermique sont nettement plus élevés que ceux de la fonte.

Exigence critique du MLS : les surfaces du bloc et de la culasse doivent être rectifiées à un état Ra ≤ 0,4 µm et une planéité inférieure à 0,05 mm sur la longueur de culasse. Un MLS monté sur une surface insuffisamment plane ne compense pas les défauts — il les laisse passer. C'est l'inverse du composite, plus indulgent sur ce point. La culasse doit donc être contrôlée à la règle de précision avant tout remplacement de joint.

Identifier le type adapté à votre moteur : règles pratiques

Le bon matériau découle directement des caractéristiques du moteur. Voici les repères à appliquer en atelier :

• Diesel turbo injection directe (tous HDi, dCi, CDTi, CDI, BlueHDi postérieurs à 2000) → MLS sans exception.
• Essence turbo ou injection directe (TFSI, TSI, TCe, EcoBoost, PureTech) → MLS.
• Essence atmosphérique ancien (carburateur ou injection monopoint, culasse fonte, antérieur à 1998) → composite possible, voire recommandé si l'état de surface n'a pas été rectifié.
• Bloc aluminium / culasse aluminium → MLS recommandé quelle que soit l'alimentation, en raison des coefficients de dilatation.
• Consultation des préconisations constructeur → toujours prioritaire sur toute règle générale ; elle précise le matériau, le couple de serrage et la séquence de serrage.

Un autre indicateur utile : si le joint d'origine était un MLS (on reconnaît les lèvres métalliques autour des alésages cylindres et des passages de fluide), le remplacement doit impérativement être un MLS. Monter un composite à la place dégrade l'étanchéité dès les premières montées en température. Pour approfondir les signes d'un joint défaillant, consulter notre article sur le diagnostic et remplacement du joint de culasse.

La gamme DPH disponible chez Konipa

Konipa distribue la gamme DPH pour les kits de joint de culasse. DPH est un fabricant spécialisé dont la gamme MLS couvre les motorisations diesel et essence les plus répandues au Maroc — Renault, Peugeot, Citroën, Volkswagen, Ford, Hyundai, Toyota et bien d'autres. Chaque joint DPH embarque un revêtement d'étanchéité précis autour des alésages cylindres et des passages de liquide de refroidissement, calibré pour répondre aux pressions et plages de température des moteurs d'origine. Les kits incluent l'ensemble des joints complémentaires nécessaires à l'intervention (joints de soupapes, joints de tube de bougie, joints de collecteur) pour éviter une réouverture ultérieure.

Les références DPH sont disponibles par marque, modèle et motorisation sur Konipa B2B (konipa-b2b.ma), avec recherche par référence ou numéro VIN, 24 h/24. Les ateliers sans accès peuvent envoyer leur demande à contact@konipa.com. Pour les contextes de surchauffe et de remplacement préventif en été, voir également notre article sur le joint de culasse sous la chaleur estivale.
