Témoin d'usure des plaquettes : languette et capteur

Une plaquette de frein ne prévient pas par la douleur : elle perd sa garniture millimètre par millimètre, sans que le conducteur sente la différence à la pédale. C'est pour cela que les plaquettes portent un ou plusieurs témoins d'usure. Encore faut-il savoir lequel équipe sa voiture, ce qu'il signale exactement et à quel moment il le fait. Voici comment lire les trois indicateurs les plus courants.

Pourquoi l'usure doit être signalée

Une plaquette de frein neuve compte en général entre 10 et 12 mm de garniture sur une voiture particulière. Le remplacement s'impose autour de 3 mm, avant que le support métallique n'atteigne le disque. En dessous, la plaquette chauffe davantage, freine moins bien à chaud et finit par rayer le disque. Les règlements UNECE sur le freinage imposent d'ailleurs que l'usure des garnitures puisse être contrôlée facilement, par un indicateur ou par une inspection visuelle. Trois dispositifs répondent à cette exigence, et beaucoup de véhicules en combinent deux.

La languette sonore : le sifflement qui ne s'arrête pas

C'est une petite lame d'acier rivetée ou clipsée sur le support de la plaquette. Elle est positionnée pour frotter contre le disque quand il reste environ 2 à 3 mm de garniture. Le résultat est un sifflement aigu, métallique, souvent audible dès les premiers tours de roue et qui disparaît parfois quand on appuie sur la pédale.

À ne pas confondre : un crissement bref au premier freinage d'un matin humide vient de la rouille superficielle du disque. Il s'efface en quelques freinages. La languette, elle, siffle à chaque trajet.
À ne pas faire : tordre ou retirer la languette pour faire taire le bruit. Le signal disparaît, pas l'usure.
À savoir : un grondement sourd de métal contre métal signifie que le stade du témoin est dépassé. Le disque est alors souvent à changer avec les plaquettes.

Le capteur électrique : le voyant au tableau de bord

Le capteur est un fil gainé dont l'extrémité est noyée dans la garniture, ou un petit boîtier clipsé sur la plaquette et relié au faisceau de la roue. Quand la garniture atteint la cote d'alerte, le disque use la gaine et le conducteur du capteur : le circuit se coupe ou se met à la masse, et le voyant d'usure s'allume. Sur certains véhicules, un capteur à deux seuils permet au calculateur d'estimer les kilomètres restants.

Deux limites à connaître :

Un seul capteur par essieu, le plus souvent. Il surveille une plaquette sur quatre. Si un étrier grippé use davantage la roue opposée, le voyant peut rester éteint alors qu'une plaquette est déjà au métal.
Un capteur usé ne se réutilise pas. Une fois sa gaine entamée, il donnera une fausse alerte ou n'en donnera plus aucune. Il se remplace avec les plaquettes, même s'il paraît intact à l'œil.

Le voyant d'usure ne doit pas être confondu avec le témoin rouge du circuit de freinage, qui signale un niveau de liquide bas ou un frein de parking serré. Ce cas est détaillé dans notre article sur le témoin de frein allumé.

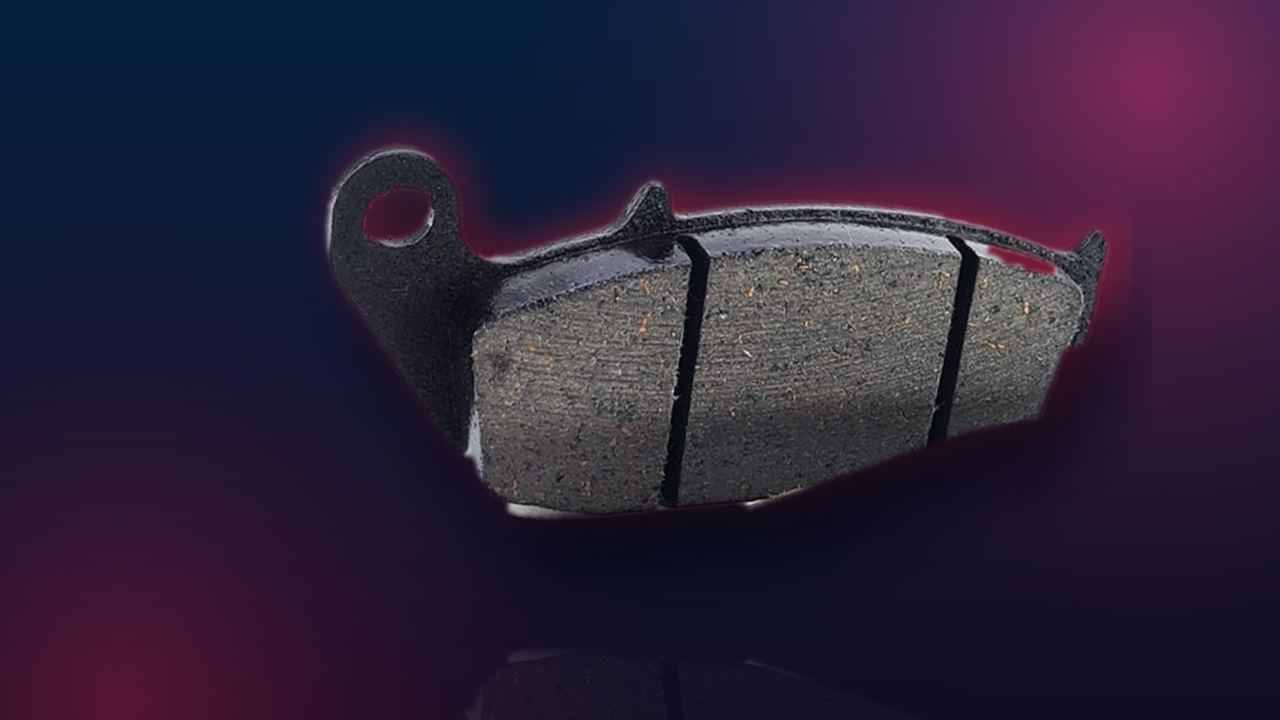

La rainure centrale : le contrôle à l'œil

Beaucoup de plaquettes présentent une rainure au milieu de la garniture, parfois deux. Elle sert d'abord à évacuer la poussière et l'eau et à limiter les vibrations, mais elle donne aussi un repère simple : quand elle devient à peine visible, la plaquette approche de sa fin. Sur une jante à rayons ouverts, un contrôle à la lampe suffit souvent pour la plaquette extérieure. La plaquette intérieure, cachée par l'étrier, s'use parfois plus vite : elle ne se juge qu'en déposant la roue.

Après le remplacement : les points à vérifier

Un voyant qui reste allumé avec des plaquettes neuves a presque toujours une cause simple :

ancien capteur remonté au lieu d'un neuf ;
connecteur mal clipsé ou oxydé, fréquent derrière le passage de roue ;
fil pincé ou coupé par l'étrier au remontage ;
remise à zéro non faite, sur les véhicules qui l'exigent via l'outil de diagnostic.

Le fil du capteur doit être fixé dans ses agrafes d'origine, à distance du disque et des pièces en rotation. Shunter le connecteur pour éteindre le voyant revient à supprimer la seule alerte électrique de l'essieu.

Les plaquettes et témoins d'usure Rodeo chez Konipa

Konipa distribue au Maroc les plaquettes de frein Rodeo ainsi que les témoins d'usure électriques de la marque. Les plaquettes sont livrées avec leurs dispositifs d'alerte montés selon la définition d'origine, et les capteurs sont référencés par application véhicule, avec la longueur de fil et le connecteur prévus pour chaque modèle. Les commandes sont expédiées sous 24 heures depuis le dépôt de Casablanca, avec mise à disposition le jour même sur Casablanca ; le délai final dépend de la destination et du transporteur. Les ateliers qui changent régulièrement des plaquettes peuvent retrouver la référence exacte, capteur compris, par référence ou numéro VIN sur Konipa B2B, et ouvrir un compte professionnel Konipa pour commander en continu. Pour plus de détails sur la garniture elle-même, la page plaquette de frein de Wikipédia rappelle les principaux types de matériaux de friction.
