Voyant ABS allumé : et si le coupable était le roulement de roue ?

Le voyant ABS s'allume, le scanner affiche un code de défaut capteur de vitesse de roue, et le premier réflexe est de commander un nouveau capteur. Résultat : le voyant revient dans les semaines qui suivent. Ce scénario est fréquent en atelier, parce qu'il repose sur une confusion entre le capteur et l'élément qu'il lit. Dans la majorité des roulements de roue produits depuis les années 2000, l'anneau codeur ABS est intégré directement au roulement — et c'est sa dégradation, pas le capteur lui-même, qui perturbe le signal.

L'anneau codeur : une pièce intégrée, pas un accessoire

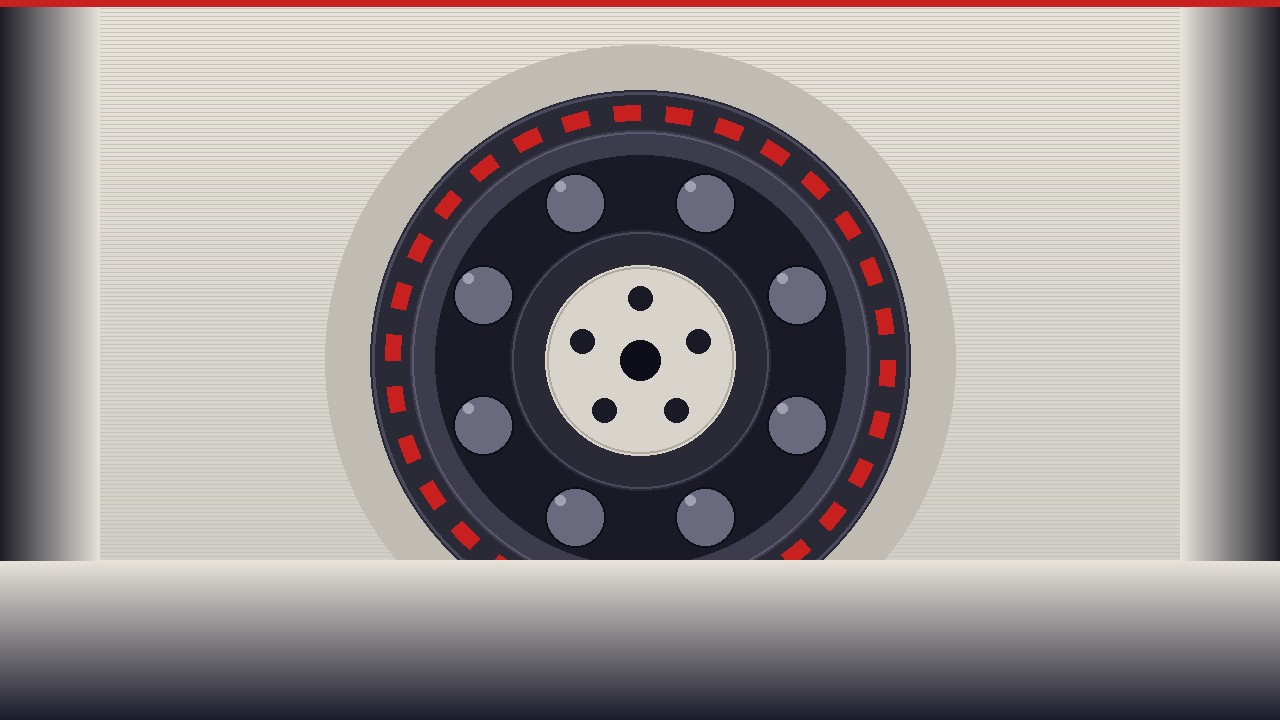

Le système ABS mesure la vitesse de chaque roue en permanence pour détecter un blocage. Sur les véhicules modernes, cette mesure s'effectue via un capteur fixe (hall effect ou inductif) qui lit un anneau codeur tournant — une couronne à dents ou à alternances magnétiques montée sur la partie tournante du roulement. Cet anneau n'est pas un composant séparable dans la plupart des cas : il est surmoulé ou serti sur la bague extérieure ou intérieure du roulement selon le modèle.

La conséquence directe : quand le roulement vieillit, se desserre ou se fissure, l'anneau codeur subit les mêmes contraintes. Le jeu qui apparaît dans le roulement se traduit par une oscillation de l'anneau devant le capteur — et le capteur, qui lit une distance constante, commence à recevoir un signal de fréquence irrégulière ou des impulsions manquantes.

Comment un roulement usé déclenche les codes ABS

Le calculateur ABS compare les vitesses de rotation des quatre roues en continu. Si la fréquence d'impulsions d'une roue devient irrégulière, ou si le signal disparaît brièvement à basse vitesse, le calculateur interprète cela comme une défaillance du circuit du capteur de roue. Les codes typiques générés dans ce cas sont :

• Code C00XX de la roue concernée (capteur de vitesse de roue — défaillance de circuit).
• Code C0110 ou similaire (défaillance moteur de pompe ABS — déclenché par précaution quand un signal de roue est absent).
• Parfois des codes de stabilité ESP/ESC en cascade, car ces systèmes utilisent les mêmes capteurs de vitesse de roue.

Particularité diagnostique : le voyant peut s'allumer à vitesse moyenne puis disparaître à l'arrêt complet. C'est parce que les oscillations du roulement sont amplifiées par la vitesse — à l'arrêt, le jeu ne produit plus d'impulsions parasites, et le calculateur ne voit plus de défaut actif.

Les symptômes qui orientent vers le roulement plutôt que le capteur

Plusieurs indices permettent de distinguer un défaut capteur d'un défaut roulement avant même d'ouvrir le véhicule :

• Bruit de roulement — vrombissement ou bourdonnement qui s'intensifie avec la vitesse, parfois perceptible lors des virages (le bruit s'accentue quand le roulement porte plus de charge).
• Vibration au volant ou dans la carrosserie à vitesse stabilisée, indépendante du revêtement de route.
• Jeu à la roue — en secouant la roue à 3 h et 9 h (jeu radial) ou 12 h et 6 h (jeu axial), un mouvement perceptible indique un roulement dégradé.
• Code ABS sur une seule roue, toujours la même, même après remplacement du capteur.
• Activation ABS intempestive sur chaussée sèche et lors de freinages normaux — le calculateur reçoit un signal de blocage fictif.

Ces symptômes apparaissent rarement de façon isolée. En pratique, le bruit de roulement précède souvent l'allumage du voyant ABS de quelques semaines. Sur les moyeux de roue intégrant roulement et anneau codeur dans un ensemble solidaire (hub bearing), la dégradation est encore plus directe : toute atteinte à la géométrie interne du moyeu perturbe simultanément la tenue de route et le signal ABS.

Méthode de confirmation du diagnostic

La vérification la plus fiable consiste à lire le signal brut du capteur ABS à l'oscilloscope en faisant tourner la roue à la main. Un signal de roulement sain produit une onde sinusoïdale ou carrée régulière, sans coupures ni variations d'amplitude. Un signal issu d'un roulement présentant du jeu montre des variations d'amplitude periodiques — liées à l'oscillation de l'anneau codeur — ou des impulsions manquantes aux passages des zones endommagées.

Sans oscilloscope, l'examen visuel de l'anneau codeur après démontage du roulement est déterminant : fissures, éclats, zones de corrosion localisée ou déformation de la couronne à dents expliquent un signal corrompu. Pour approfondir la méthode de diagnostic côté droit vs côté gauche, notre article sur le diagnostic roulement par côté et critères de durée de vie détaille les paramètres internes à contrôler.

Roulements de roue et moyeux GSP disponibles chez Konipa

Konipa distribue la gamme GSP pour les roulements de roue et les moyeux de roue. Les roulements GSP intègrent l'anneau codeur ABS dans leur construction — chaque unité est calibrée pour reproduire la fréquence d'impulsions d'origine, ce qui garantit une lecture stable par le calculateur ABS dès le montage. Pour les véhicules équipés de moyeux complets (hub bearing assembly), Konipa propose également les gammes TVR et TVR Plus, dont les ensembles pré-montés réduisent les risques de jeu résiduel au serrage et intègrent un anneau codeur d'origine conforme à la tolérance dimensionnelle du capteur de série.

Les références sont disponibles par immatriculation, modèle ou numéro VIN sur konipa-b2b.ma, en commande 24 h/24. Pour les ateliers sans accès, demandes à envoyer à contact@konipa.com. Pour aller plus loin sur les principes de fonctionnement des roulements à billes et à rouleaux, la documentation de référence est disponible en ligne.
